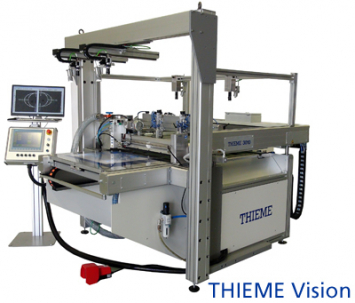

Vision System




Descrizione breve:
Sistema di registro per telaio e stampa
Richiedi maggiori informazioni


Posizionamento telaio

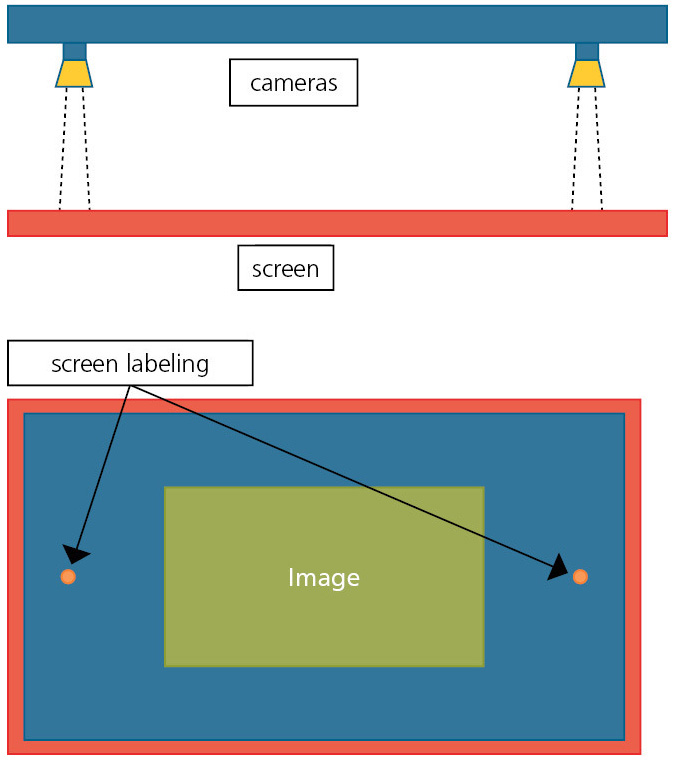

Durante la produzione del telaio vengono inseriti 2 segni in posizioni specifiche. Se il telaio viene inserito nella macchina e posizionato utilizzando il sistema standard a 3 punti, i due punti di allineamento si troveranno nel campo della videocamera.
Il sistema di videocamere rileva la posizione dei punti di allineamento e quindi la posizione del telaio e lo sposta automaticamente nella posizione desiderata.

Posizionamento substrato

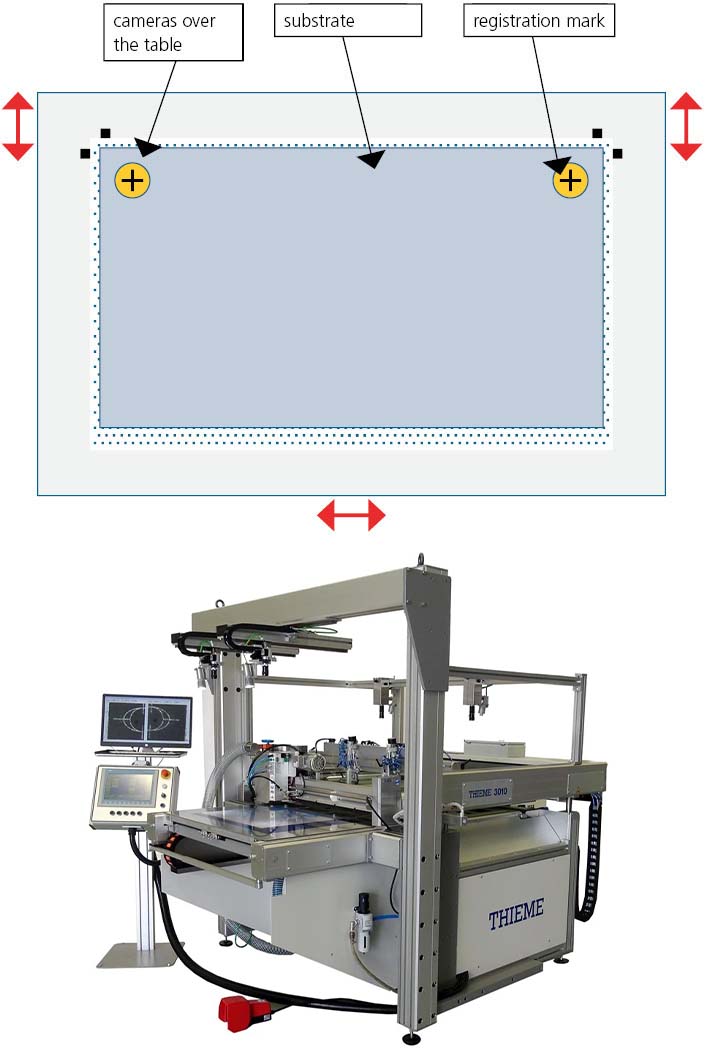

Con la prima stampa vengono stampati anche 2-4 segni di registro.
Ogni volta che si stampa, il sistema di videocamere rileva la posizione dei segni di registro della prima stampa. Il piano di stampa a cuscinetti d'aria con il substrato fissato si sposta nella posizione desiderata. Dopo un allineamento molto preciso, il piano di stampa si sposta nella zona di stampa e il supporto viene stampato.
È possibile selezionare diversi scenari di allineamento utilizzando il sistema (ad es. Mediazione della contrazione del materiale).

Posizionamento telaio

Numero di videocamere: 2
Segno di allineamento: cerchio bianco, ø1,5 mm
Durata allineamento: 1-2 s **
Regolazione telaio: elettromeccanico
Controllore: Siemens
Risoluzione videocamere: 0,01 mm
Finestra di allineamento: 12 mm x 12 mm
** = in funzione dell'accuratezza

Posizionamento substrato

Numero di videocamere: fino a 4
Segno di allineamento: flessibile
Tempo allineamento: 1-2 s **
Controllore: Siemens
Allineamento piano: elettromeccanico, cuscinetti d’aria
Movimentazione piano: servomotore
Risoluzione videocamere: 0,01 mm
Finestra di allineamento: 12 mm x 12 mm
** = in funzione dell'accuratezza
